Familia: Titan · Glenn L. Martin Company
Titan II
Estadísticas de lanzamientos
- —
- Lanzamientos totales
- —
- Éxitos
- —
- Fallos
- —
- Tasa de éxito
_lifting_off_from_Cape_Kennedy%2C_8_April_1964-1600.webp)
%2C_Arizona-1600.webp)
_en_la_plataforma_LC-19-1600.webp)
_from_Pad_19%2C_first_manned_Gemini_flight%2C_23_March_1965-800.webp)
_lifting_off_from_Pad_19%2C_Cape_Kennedy%2C_1965-1600.webp)
_from_Pad_19%2C_3_June_1965-800.webp)
-1600.webp)
1 / 75
El Titan II fue el misil intercontinental de dos etapas que la Glenn L. Martin Company derivó del Titan I y que llegó a portar la mayor cabeza nuclear del arsenal estadounidense. Adaptado después como lanzador espacial, puso en órbita las doce cápsulas Gemini y siguió volando hasta 2003.
Misiones
- Gemini 1 · 1964
- Gemini 2 · 1965
- Gemini 3 · 1965
- Gemini IV · 1965
- Gemini V · 1965
- Gemini VII · 1965
- Gemini VI-A · 1965
- Gemini VIII · 1966
- Gemini IX-A · 1966
- Gemini X · 1966
- Gemini XI · 1966
- Gemini XII · 1966
Tríptico
Historia
El Titan II sucedió al Titan I —el primer misil intercontinental estadounidense de dos etapas y el primero lanzable desde silo— con el doble de carga útil y un cambio decisivo de propulsante: en lugar de la combinación criogénica del modelo anterior, empleaba propulsantes hipergólicos almacenables a base de hidracina, que encendían con fiabilidad al contacto y no exigían un llenado previo al lanzamiento. Eso recortó el tiempo de reacción y permitió dispararlo desde el interior del silo. Cada etapa medía tres metros de diámetro, con depósitos de combustible y oxidante en tándem cuyas paredes hacían de piel del misil, y el vehículo completo llegaba a 154.000 kilogramos de masa. Alcanzó capacidad operativa inicial en octubre de 1963 con una única cabeza W-53 en un vehículo de reentrada Mark 6.

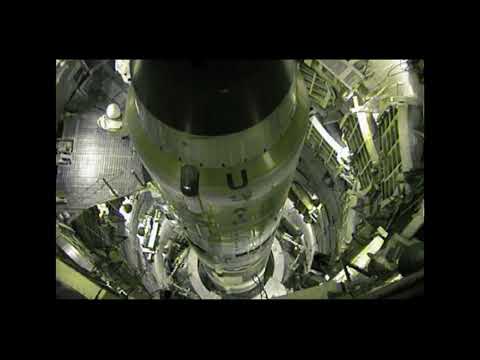

El primer Titan II, el misil N-2, despegó de la rampa LC-16 de Cabo Cañaveral en marzo de 1962 y se comportó muy bien: recorrió unos 8.000 kilómetros y depositó su vehículo de reentrada en la zona prevista. Los ensayos siguientes destaparon el problema que arrastraría el programa durante años, la oscilación longitudinal conocida como pogo, que preocupaba especialmente porque el misil estaba destinado a llevar tripulaciones. Como arma vivió un cuarto de siglo en silos del Mando Aéreo Estratégico, con accidentes graves de fuga de propulsante de por medio; tras los sucesos de 1978 y 1980 la desactivación del sistema comenzó en julio de 1982 y el último misil, en el silo 373-8 cerca de Judsonia (Arkansas), se desactivó el 5 de mayo de 1987.
Su carrera espacial fue paralela y más larga. La versión Titan II GLV lanzó las doce cápsulas del programa Gemini, diez de ellas tripuladas, en la mitad de los años sesenta. Después, los misiles retirados se reconvirtieron en lanzadores: designados Titan 23G, apenas necesitaron cambios más allá del interfaz de la carga, y el primero voló con éxito el 5 de septiembre de 1988 desde Vandenberg. Entre sus cargas estuvo la sonda lunar Clementine de la NASA, lanzada en enero de 1994. El último Titan II despegó el 18 de octubre de 2003 con un satélite meteorológico del programa DMSP, cerrando cuatro décadas de servicio con una capacidad de 3.600 kilogramos en órbita baja.
Cronología de lanzamientos
| Fecha | Base de lanzamiento | Programa | Resultado | Carga útil |
|---|
Versiones
| LGM-25C Titan II | Titan II GLV | Titan 23G | |
|---|---|---|---|
| Primer lanzamiento | 16 de marzo de 1962 | 8 de abril de 1964 | 5 de septiembre de 1988 |
| Último lanzamiento | — | 11 de noviembre de 1966 | 18 de octubre de 2003 |
| Planta motriz | Primera etapa: un motor Aerojet LR87 de dos cámaras de combustión con un único sistema de turbobomba, de unos 1,9 MN a nivel del mar. Segunda etapa: un Aerojet LR91 de unos 445 kN en altitud. La orden técnica da a los verniers unos 4,2 kN (valor en silo). Propulsantes hipergólicos almacenables: Aerozine 50 (hidracina y dimetilhidracina asimétrica al 50 %) y tetróxido de dinitrógeno. | Dos etapas de propergoles hipergólicos (Aerozine 50 / tetróxido de nitrógeno). Primera etapa: un Aerojet LR87-AJ-7 de dos cámaras, unos 1.913 kN, 156 s de encendido, impulso específico 258 s. Segunda etapa: un LR91-AJ-7, unos 445 kN, 180 s, 316 s, con inyector con deflectores desde Gemini 8. | — |
| Propelente | Aerozine 50 / N2O4 | Aerozine 50 / N2O4 | N2O4 / Aerozine 50 |
| Altura | 31,4 m | 33,2 m Mejor valor de la fila | 31,4 m |
| Diámetro | 3,1 m Mejor valor de la fila | 3,1 m Mejor valor de la fila | 3,1 m Mejor valor de la fila |
| Masa | 154.000 kg | 154.200 kg Mejor valor de la fila | 117.020 kg |
| Empuje al despegue | 1900 kN | 1913 kN Mejor valor de la fila | 1900 kN |
| Etapas | 2 Mejor valor de la fila | 2 Mejor valor de la fila | 2 Mejor valor de la fila |
| Capacidad a LEO | — | 3580 kg | 3600 kg Mejor valor de la fila |
| Diámetro de cofia | — | — | 3,1 m |
| Reutilizable | No | No | No |
