Avión comercial · Civil · Países Bajos

Fokker F.VII

Comparar

24 de noviembre de 1924
Primer vuelo
1925
Entrada en servicio
En servicio
Estado

El Fokker F.VII, conocido popularmente como Fokker Trimotor, fue un avión de línea de los años veinte fabricado por la neerlandesa Fokker, por su filial estadounidense Atlantic Aircraft Corporation y por varias empresas bajo licencia. Llevaba entre seis y doce pasajeros según la versión y fue el aparato elegido por buena parte de los vuelos pioneros de la época.

Tríptico

DespieceDespiece del motor Napier Lion en el Fokker F.VII H-NFOKKER

Historia

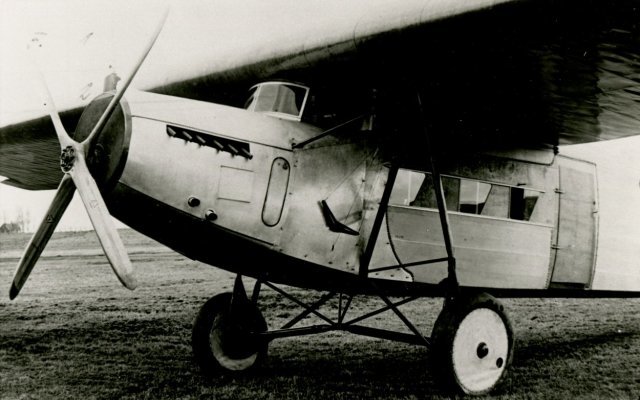

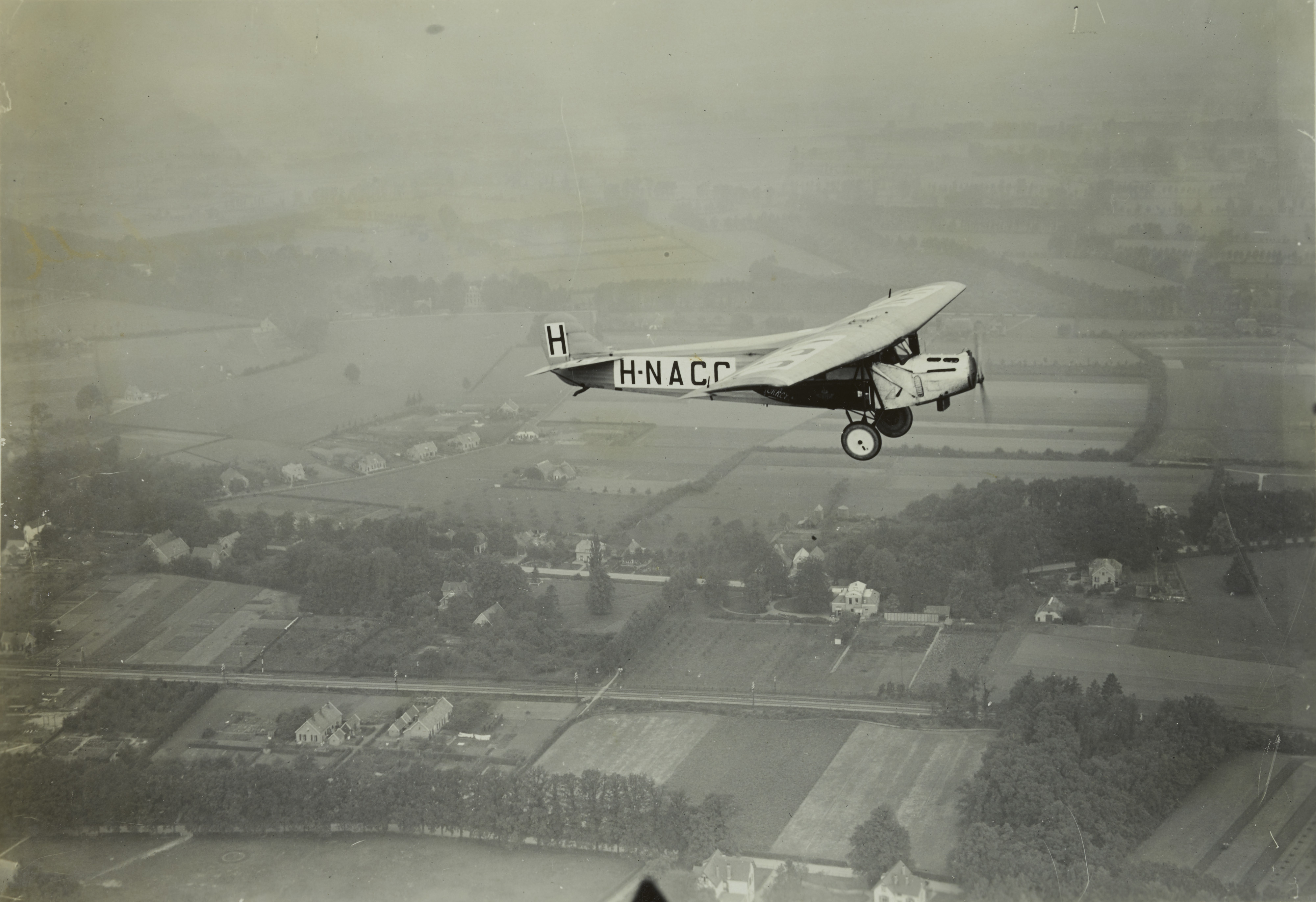

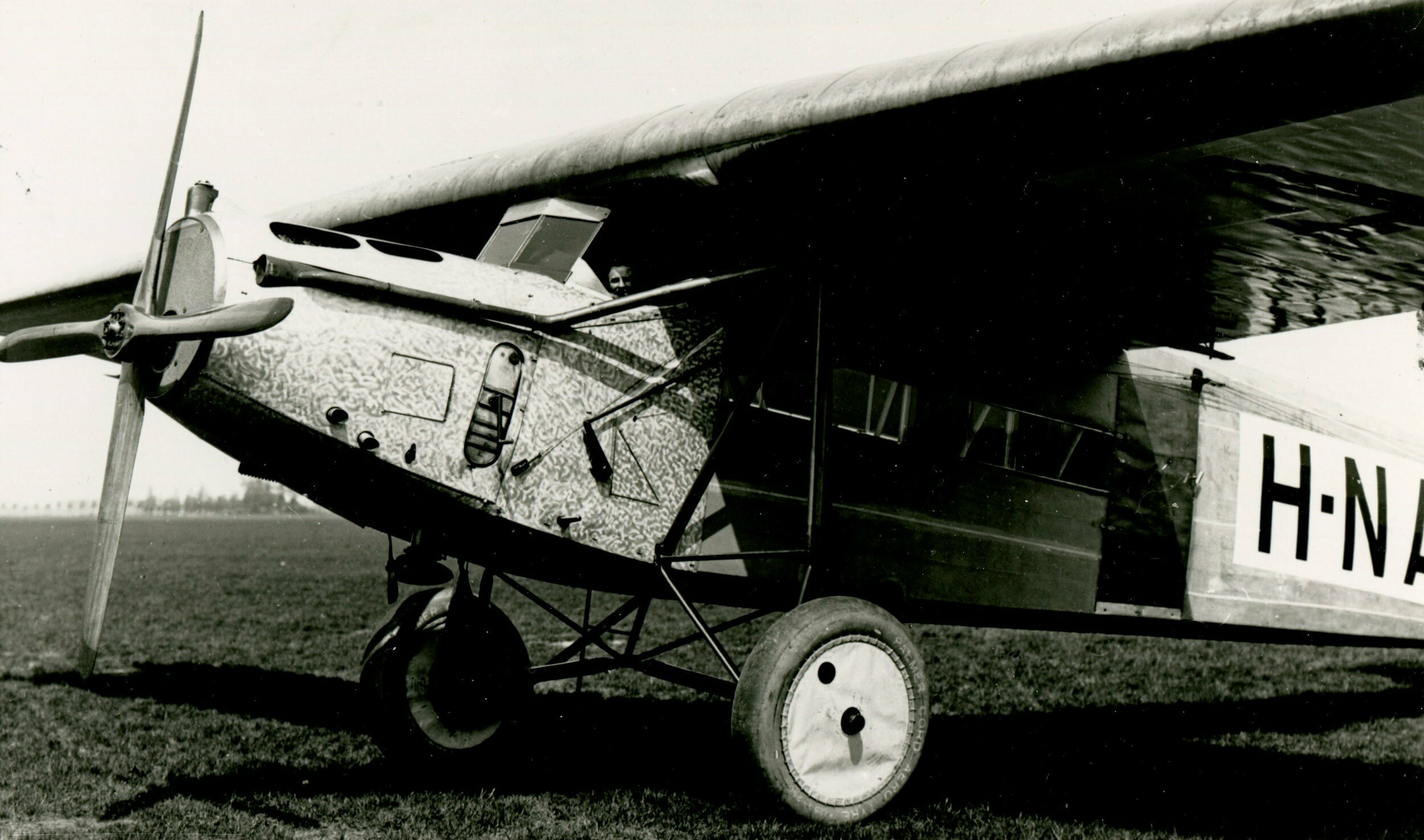

Walter Rethel diseñó el F.VII como transporte monomotor y se construyeron cinco ejemplares para la aerolínea neerlandesa KLM; uno de ellos, matriculado H-NACC, hizo en 1924 el primer vuelo de los Países Bajos a las Indias Orientales Neerlandesas. El primer vuelo del tipo tuvo lugar el 24 de noviembre de 1924 y la entrada en servicio llegó en 1925. Ese año Anthony Fokker, que vivía en Estados Unidos, supo de la inauguración del Ford Reliability Tour, un concurso para aviones de transporte, y encargó al jefe de diseño de la casa, Reinhold Platz, convertir un F.VIIA monomotor en trimotor con radiales Wright Whirlwind de 200 hp. El resultado, designado F.VIIA-3m, voló el 4 de septiembre de 1925 y ganó la prueba estadounidense a finales de ese año. La estructura combinaba un fuselaje de tubo de acero recubierto de tela con un ala de madera forrada de contrachapado.

Del modelo salieron varias generaciones. Del F.VIIA-3m se construyeron probablemente solo dieciocho unidades, aunque muchos F.VIIA se actualizaron a ese estándar. La variante principal de producción fue el F.VIIB-3m, con motores más potentes —se ofrecieron el Wright Whirlwind de 300 hp, el Armstrong Siddeley Lynx y el Titan Major de 360 hp—, mayor envergadura y geometría alar modificada: se construyeron 154, contando las de licencia. Fuera de los Países Bajos lo fabricaron SABCA con 29 aparatos, Avia con 18, tres unidades italianas como IMAM Ro.10 para Avio Linee Italiane y Ala Littoria, tres españolas y la polaca Plage i Laśkiewicz, que entre 1929 y 1930 entregó once F.VIIB-3m más veinte de una versión propia de bombardeo desarrollada por Jerzy Rudlicki. Las derivaciones mayores fueron el F.VIII, bimotor y más grande, el F.IX para veinte pasajeros y el F-10 estadounidense, capaz de llevar doce.

El F.VII fue el avión de los exploradores. Richard E. Byrd afirmó haber sobrevolado el Polo Norte con el F.VIIA-3m Josephine Ford el 9 de mayo de 1926, pocos días antes de que Roald Amundsen lo lograse con el dirigible Norge; los tenientes Lester Maitland y Albert Hegenberger hicieron el primer vuelo transpacífico desde el territorio continental estadounidense a Hawái, unas 2400 millas, los días 28 y 29 de junio de 1927 con el Atlantic-Fokker C-2 Bird of Paradise; Byrd, Bernt Balchen y dos compañeros llevaron el primer correo aéreo trasatlántico oficial en el C-2 America, que acabó amarando forzosamente frente a las costas de Francia el 1 de julio de 1927. Charles Kingsford Smith cruzó por primera vez el Pacífico de Estados Unidos a Australia en junio de 1928 con el F.VIIB-3m Southern Cross y en septiembre atravesó el mar de Tasmania ida y vuelta; Amelia Earhart se convirtió en la primera mujer en sobrevolar el Atlántico el 17 de junio de 1928, como pasajera del F.VIIB-3m Friendship; y una tripulación del Cuerpo Aéreo del Ejército estadounidense encabezada por Carl Spaatz superó las 150 horas de vuelo con el C-2A Question Mark entre el 1 y el 7 de enero de 1929 gracias al repostaje en vuelo. No todos los intentos salieron bien: el St. Raphael desapareció sin rastro al intentar cruzar el Atlántico de este a oeste el 31 de agosto de 1927 y el Old Glory se perdió en el Atlántico Norte pocos días después.

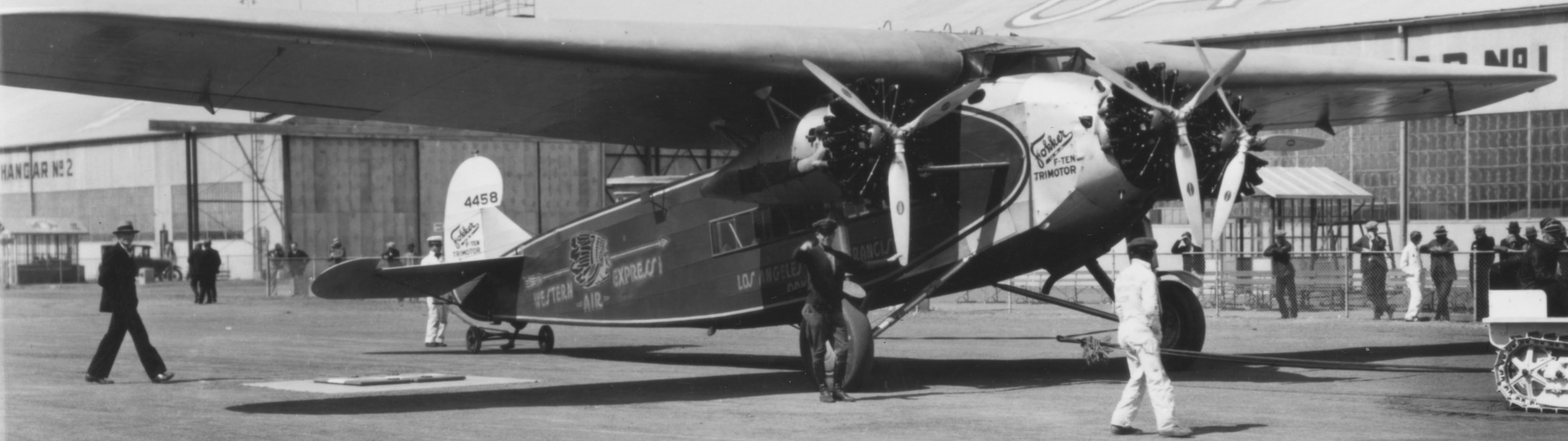

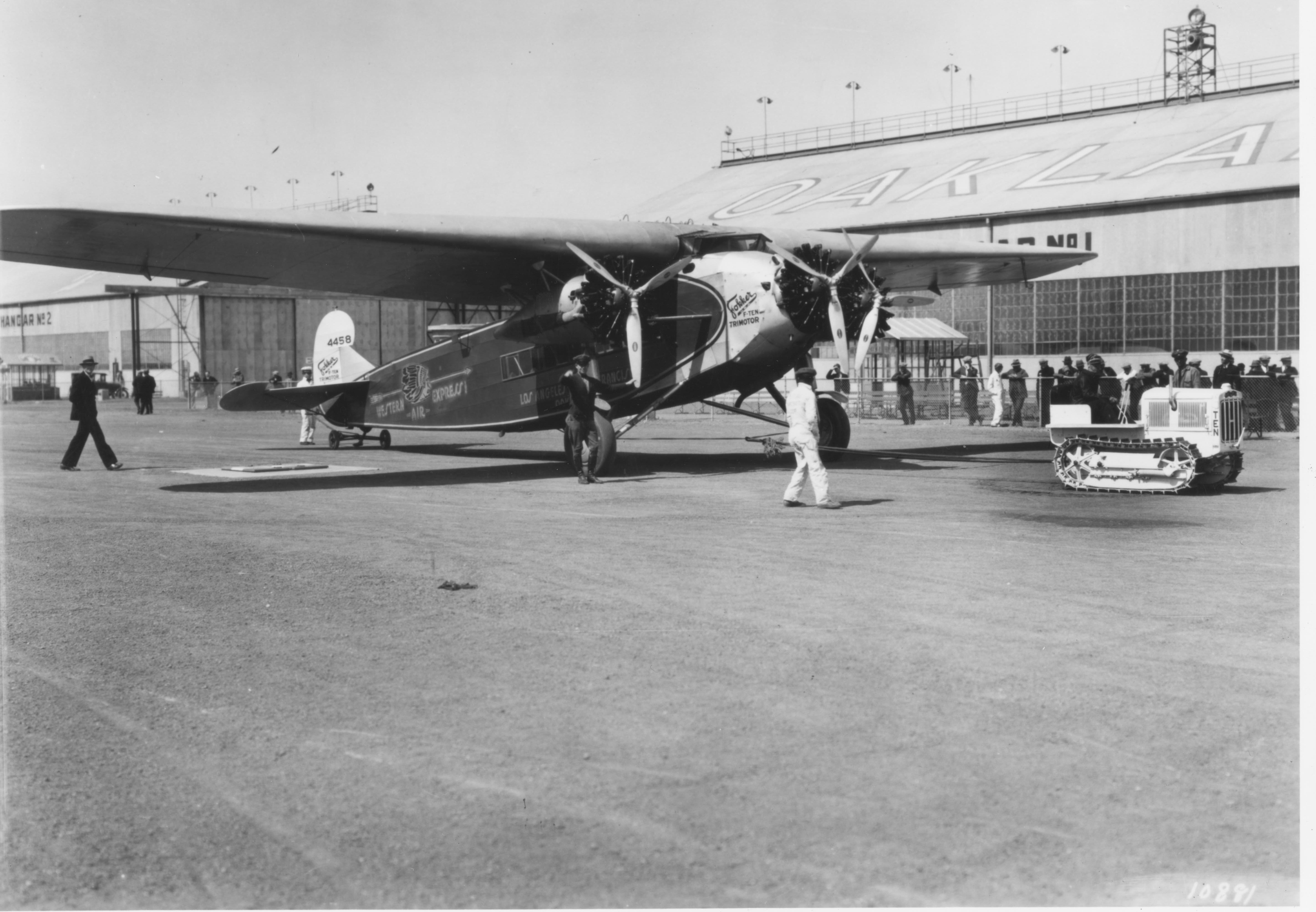

El Fokker de ocho a doce plazas dominó el mercado estadounidense a finales de los años veinte, pero su prestigio se hundió con el accidente de un F-10 de Transcontinental & Western Air en 1931 en el que murió Knute Rockne, entrenador de fútbol americano de Notre Dame. La investigación señaló problemas en la construcción laminada de contrachapado del Fokker, lo que trajo una prohibición temporal de sus vuelos comerciales, requisitos de mantenimiento más estrictos y el desplazamiento del mercado hacia aviones enteramente metálicos como el Ford Trimotor y, más tarde, el Boeing 247 y el Douglas DC-2. La producción se detuvo en 1932.

Variantes

F.VIIa (F.VIIa/1m)F.VIIa/3mAvia F.VIIb/3mAvro 618 TenC-2C-2AC-5C-7C-7AF-10F-10AF-9F.VIIF.VIIa/3m/MF.VIIb/3mF.VIIb/3m de construcción españolaIMAM Ro.10Plage i Laśkiewicz F.VIIb/3mPlage i Laśkiewicz F.VIIb/3m (bombardero)RA-1RA-2RA-3RA-4SABCA F.VIIb/3mTA-1TA-2TA-3XC-7XLB-2
Primer vuelo12 de marzo de 19254 de septiembre de 1925
Tipo de aparatoAvión comercial pioneroAvión comercial pioneroAvión comercial pioneroAvión comercial pioneroTransporte militarTransporte militarTransporte militarTransporte militarTransporte militarAvión comercial pioneroAvión comercial pioneroAvión comercial pioneroAvión comercial pioneroBombardero ligeroAvión comercial pioneroTransporte militarAvión comercial pioneroAvión comercial pioneroBombardero nocturnoTransporte militarTransporte militarTransporte militarTransporte militarAvión comercial pioneroTransporte militarTransporte militarTransporte militarTransporte militar experimentalBombardero ligero experimental
Planta motriz1 × radial Bristol Jupiter o Pratt & Whitney Wasp de 400 a 500 CV según el cliente; el primer ejemplar voló con un Packard Liberty de 420 hp.3 × radial Wright J-4 Whirlwind de 149 kW (200 hp) cada uno, uno en el morro y dos bajo el ala.3 × radial Walter Castor I de 191 kW (260 CV) al despegue y hélice tripala metálica; también volaron con Škoda-Wright Whirlwind de 154 kW, Avia DR-14 de 184 kW, Avia Rk-17 de 187 kW y, en los aparatos de CIDNA, Gnome-Rhône Titan.3 × radial de siete cilindros Armstrong Siddeley Lynx IVB o IVC de 180 kW (240 hp) unitarios.3 × radial Wright J-5 Whirlwind (R-790) de 164 kW (220 hp) unitarios.3 × radial Wright J-5 Whirlwind (R-790) de 164 kW (220 hp) unitarios.3 × radial Wright R-975 Whirlwind (J-6-9) de 246 kW (330 hp) unitarios.3 × radial Wright R-975 Whirlwind (J-6-9) de 246 kW (330 hp) unitarios.3 × radial Wright R-975 Whirlwind (J-6-9) de 246 kW (330 hp) unitarios.3 × radial de nueve cilindros Pratt & Whitney R-1340 Wasp de 317 kW (425 hp) unitarios.3 × radial Pratt & Whitney Wasp C de 317 kW (425 hp) unitarios; algunos ejemplares pasaron al Wasp de 450 hp.3 × radial Wright J-5 Whirlwind de 164 kW (220 hp) unitarios.1 × motor en línea Rolls-Royce Eagle de 270 kW (360 hp); algunas células recibieron el Napier Lion de 340 kW.3 × radial Wright J-4 Whirlwind de 149 kW (200 hp), la misma planta motriz del F.VIIa/3m civil.3 × radial de nueve cilindros refrigerado por aire Wright J-6 Whirlwind (R-975) de 220 kW (300 hp) unitarios; los primeros ejemplares montaron el Wright J-5 Whirlwind de 164 kW y hubo entregas con Armstrong Siddeley Lynx o Gnome-Rhône Titan Major de 270 kW.3 × radial Wright J-5 Whirlwind de 164 kW (220 hp), la planta motriz habitual del F.VIIb/3m.3 × radial Alfa Romeo Lynx de 160 kW (215 hp), el Armstrong Siddeley Lynx fabricado bajo licencia en Italia.3 × radial Wright J-5B Whirlwind de 162 kW (220 CV) unitarios; los aparatos de LOT recibieron entre 1934 y 1935 el Pratt & Whitney Wasp Junior TB de 309 kW con hélice metálica bipala.3 × radial Wright J-5B Whirlwind de 162 kW (220 CV) unitarios.3 × radial Wright J-5 Whirlwind de 164 kW (220 hp) unitarios.3 × radial Wright J-5 Whirlwind de 164 kW (220 hp) unitarios.3 × radial Wright J-6-9 Whirlwind (R-975) de 224 kW (300 hp) unitarios.3 × radial Pratt & Whitney Wasp C de 317 kW (425 hp) unitarios.3 × radial refrigerado por aire, idénticos en los 29 aparatos belgas; las fuentes consultadas no precisan la designación exacta del motor de serie de SABCA.3 × radial Wright J-5 Whirlwind de 164 kW (220 hp) unitarios.3 × radial Wright J-5 Whirlwind de 164 kW (220 hp) unitarios.3 × radial Wright J-6-9 Whirlwind (R-975) de 224 kW (300 hp) unitarios.3 × radial Wright J-6-9 Whirlwind (R-975) de 246 kW (330 hp) unitarios.2 × radial Pratt & Whitney R-1690 Hornet de 391 kW (525 hp) unitarios, sustituidos después por el R-1340; otras fuentes atribuyen al aparato tres R-1380 Wasp de 306 kW.
Motorización1 × Bristol Jupiter3 × Wright J-4 Whirlwind3 × Walter Castor I3 × Armstrong Siddeley Lynx IVB/IVC3 × Wright J-5 Whirlwind (R-790)3 × Wright J-5 Whirlwind (R-790)3 × Wright R-975 Whirlwind (J-6-9)3 × Wright R-975 Whirlwind (J-6-9)3 × Wright R-975 Whirlwind (J-6-9)3 × Pratt & Whitney R-1340 Wasp3 × Pratt & Whitney Wasp C3 × Wright J-5 Whirlwind1 × Rolls-Royce Eagle3 × Wright J-4 Whirlwind3 × Wright J-6 Whirlwind (R-975)3 × Wright J-5 Whirlwind3 × Alfa Romeo Lynx3 × Wright J-5B Whirlwind3 × Wright J-5B Whirlwind3 × Wright J-5 Whirlwind3 × Wright J-5 Whirlwind3 × Wright J-6-9 Whirlwind (R-975)3 × Pratt & Whitney Wasp C3 × piston3 × Wright J-5 Whirlwind3 × Wright J-5 Whirlwind3 × Wright J-6-9 Whirlwind (R-975)3 × Wright J-6-9 Whirlwind (R-975)2 × Pratt & Whitney R-1690 Hornet
Potencia unitaria200 hp256 hp241 hp220 hp220 hp330 hp330 hp330 hp425 hp425 hp220 hp362 hp200 hp295 hp220 hp215 hp217 hp217 hp220 hp220 hp300 hp425 hp220 hp220 hp300 hp330 hp524 hp Mejor valor de la fila
Longitud14,6 m14,5 m14,5 m14,5 m14,7 m14,9 m15,4 m15,2 m14,5 m15 m15 m15,7 m Mejor valor de la fila
Envergadura21,7 m21,7 m19,4 m22,6 m22,2 m21,7 m24,2 m Mejor valor de la fila21,7 m19,3 m22,2 m19,3 m22,2 m22,2 m
Altura3,9 m Mejor valor de la fila3,9 m3,8 m3,9 m
Superficie alar67,6 m²71,7 m² Mejor valor de la fila67,6 m²67,6 m²
Peso vacío2440 kg Mejor valor de la fila2731 kg2971 kg3100 kg
MTOW5000 kg4808 kg5216 kg5300 kg Mejor valor de la fila
Velocidad máxima208 km/h185 km/h208 km/h219 km/h230 km/h248 km/h Mejor valor de la fila210 km/h185 km/h185 km/h187 km/h187 km/h
Altitud de velocidad máxima0 m
Velocidad de crucero165 km/h160 km/h187 km/h177 km/h190 km/h203 km/h Mejor valor de la fila178 km/h160 km/h160 km/h198 km/h
Altitud de crucero2400 m
Techo de servicio4300 m4900 m4724 m5639 m Mejor valor de la fila5500 m4400 m4250 m4250 m
Trepada inicial3,4 m/s7,2 m/s Mejor valor de la fila7,1 m/s
Alcance800 km640 km571 km1279 km Mejor valor de la fila1215 km1200 km1240 km1240 km740 km740 km
Radio de acción0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila0 km Mejor valor de la fila
Condiciones de alcance800 km de alcance, crucero de 165 km/h y techo de 4.300 m.640 km de alcance, crucero de 160 km/h y techo de 4.900 m.571 km de alcance, crucero de 187 km/h y techo de 4.724 m.Crucero de 177 km/h y techo de 5.639 m.1.279 km de alcance, crucero de 190 km/h y techo de 5.500 m.1.215 km de alcance y crucero de 203 km/h.1.200 km de alcance con carga normal; crucero de 178 km/h a 2.400 m y techo de 4.400 m.1.240 km de alcance, crucero de 160 km/h y techo de 4.250 m.1.240 km de alcance y techo de 4.250 m.740 km de alcance a 187 km/h de velocidad máxima.740 km de alcance a 187 km/h de velocidad máxima.
ArmamentoNinguno: transporte civil.Ninguno: transporte civil.Ninguno: transporte civil.Ninguno: transporte civil.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte civil.Ninguno: transporte civil.Ninguno: transporte civil.Ninguno: transporte civil.Lanzabombas bajo el fuselaje; tres células modificadas para el arma aérea neerlandesa, con faros de gran potencia para el aterrizaje con mala visibilidad.Ninguno: transporte civil.Sin armamento de fábrica; los Fokker españoles se emplearon como bombarderos improvisados al estallar la Guerra Civil.Ninguno: transporte civil.Ninguno: transporte civil.1 ametralladora Lewis de 7,7 mm sobre anillo giratorio en el dorso del fuselaje y 1.000 kg de bombas; algunas fuentes elevan la carga a 1.500 kg y el armamento a cuatro ametralladoras.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte civil.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Ninguno: transporte militar desarmado.Prototipo de bombardero ligero; las fuentes consultadas no detallan su armamento.
Carga bélica máxima0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg1000 kg Mejor valor de la fila0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg0 kg
Carga útil1000 kg
Capacidad de cargaCabina ampliada a 8 pasajeros; muchas células se reconvirtieron después al estándar trimotor.Ocho pasajeros y dos tripulantes; desde el tercer aparato el fuselaje se alargó 80 cm.De 8 a 12 pasajeros y dos tripulantes en los aparatos de ČSA, ČLS y CIDNA.Ocho pasajeros y dos tripulantes en la versión británica del trimotor.Dos pilotos y diez pasajeros; el primer ejemplar, con ala larga, cruzó el Pacífico como Bird of Paradise.Versión de ala larga para dos pilotos y diez pasajeros; uno de ellos, el Question Mark, sostuvo el récord de permanencia en vuelo con reabastecimiento.Un único F-10A remotorizado y adquirido por el Cuerpo Aéreo del Ejército, con capacidad para 12 pasajeros.C-2A remotorizados y redesignados, con cabina para dos pilotos y pasaje militar.Seis aparatos de nueva construcción con ala mayor, deriva rediseñada y fuselaje derivado del F-10A comercial.Super Trimotor agrandado: 12 pasajeros con un piloto a los mandos.Versión de lujo para 12 a 14 pasajeros, con ala de mayor envergadura.Versión del F.VIIb/3m construida en Estados Unidos por Atlantic Aircraft Corporation.Monomotor original: cabina para 8 pasajeros con tripulación de dos.Célula de transporte adaptada al bombardeo; las fuentes consultadas no publican su carga.Cabina para 8 pasajeros —hasta 12 en las configuraciones densas de algunos operadores— y unos 1.000 kg de carga útil, con dos tripulantes.Tres trimotores militares construidos por Aeronáutica Industrial (AISA), la antigua Talleres Loring, para la escuadrilla del Sáhara.Tres aparatos de construcción italiana operados por Avio Linee Italiane y Ala Littoria.Hasta 10 pasajeros y dos tripulantes en la versión de pasaje construida en Lublin.Sin cabina de pasajeros: ventanillas suprimidas, lanzabombas verticales en el interior del fuselaje y anclajes para las bombas pesadas bajo el mismo, con tripulación de tres.Redesignación de los TA-1 cuando la Armada reservó la letra T para los torpederos; todos acabaron convertidos en RA-3.Redesignación de los TA-2 de ala larga; también fueron convertidos después en RA-3.Seis conversiones de TA-1 y TA-2 más un aparato de nueva construcción, remotorizados con el Whirlwind de nueve cilindros.Un F-10A civil adquirido por la Armada estadounidense para evaluación, que finalmente no fue aceptado.Ocho pasajeros y dos tripulantes; Sabena fue el mayor usuario del tipo con 28 aparatos.Tres transportes de ala corta para la Armada y el Cuerpo de Marines estadounidenses.Idéntico al TA-1 salvo por el ala de mayor envergadura; tres construidos.Un solo aparato salido de fábrica con esta designación; el resto fueron conversiones de TA-1 y TA-2.Un C-2A remotorizado como banco de pruebas de la serie C-7.Versión bimotora experimental del C-2, con cinco puestos y un único ejemplar construido.
Tripulación222222221 Mejor valor de la fila222222325
Pasajeros881281010121214 Mejor valor de la fila108881014 Mejor valor de la fila8
Unidades construidas3918191438146656153154 Mejor valor de la fila33112012933111

Imágenes

Fokker F.VII (fotografía SA-kuva 78776)
Tríptico del Fokker F.VII, NACA Aircraft Circular n.º 74
Foto del interior del Fokker F.VII, NACA Aircraft Circular n.º 74
Tres Fokker F.VII de BalairSwissair Archive - ETH (CC BY SA), vía commons
Fokker F.VII (fotografía SA-kuva 78778)

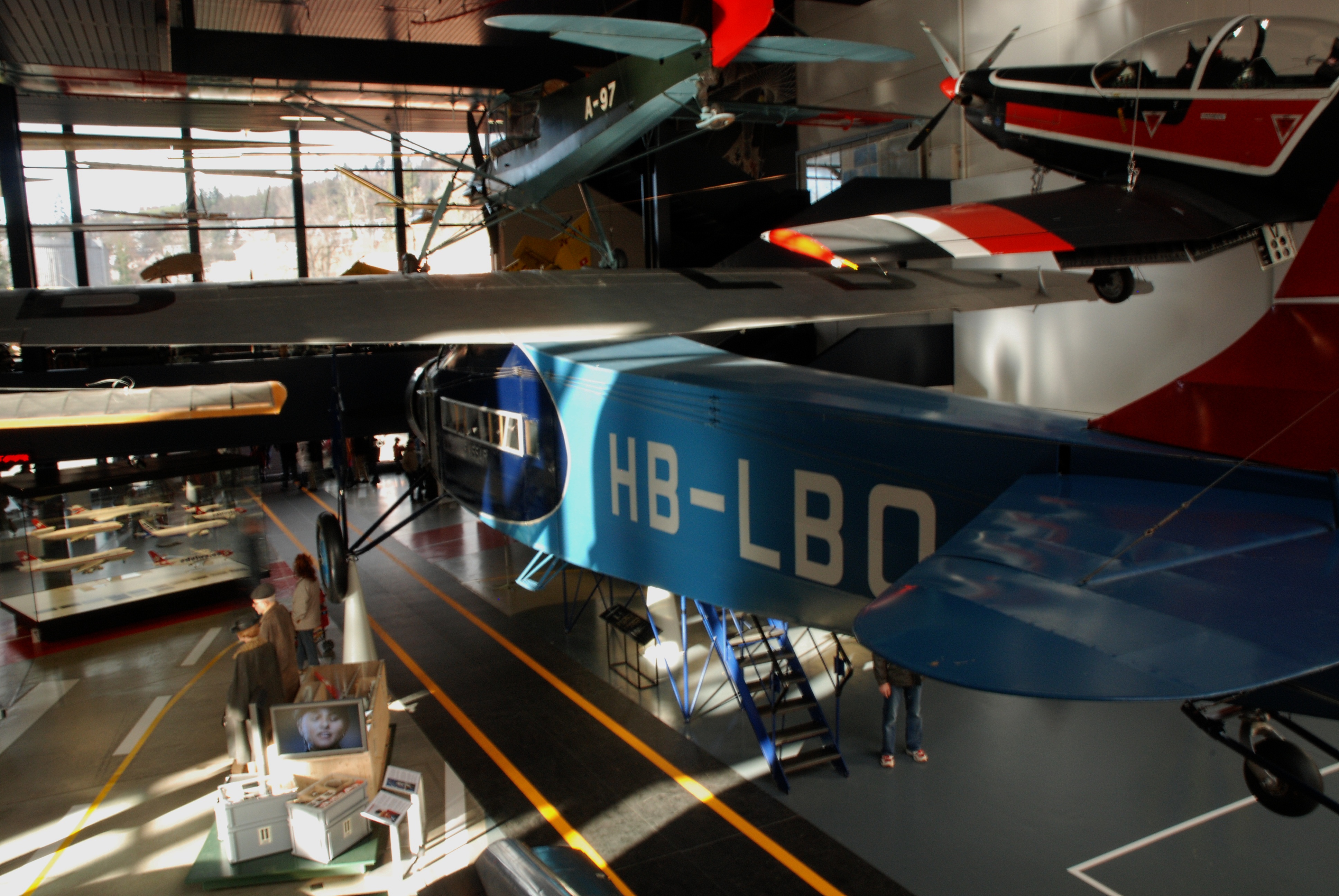

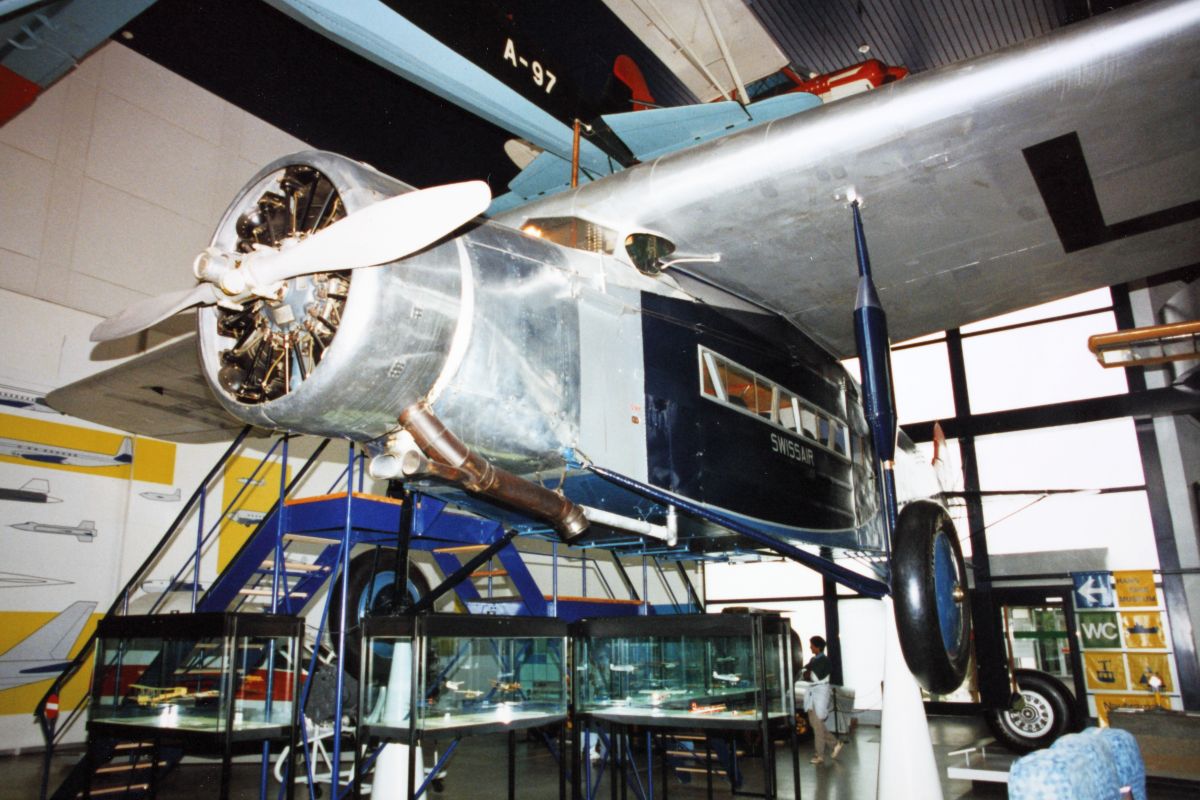

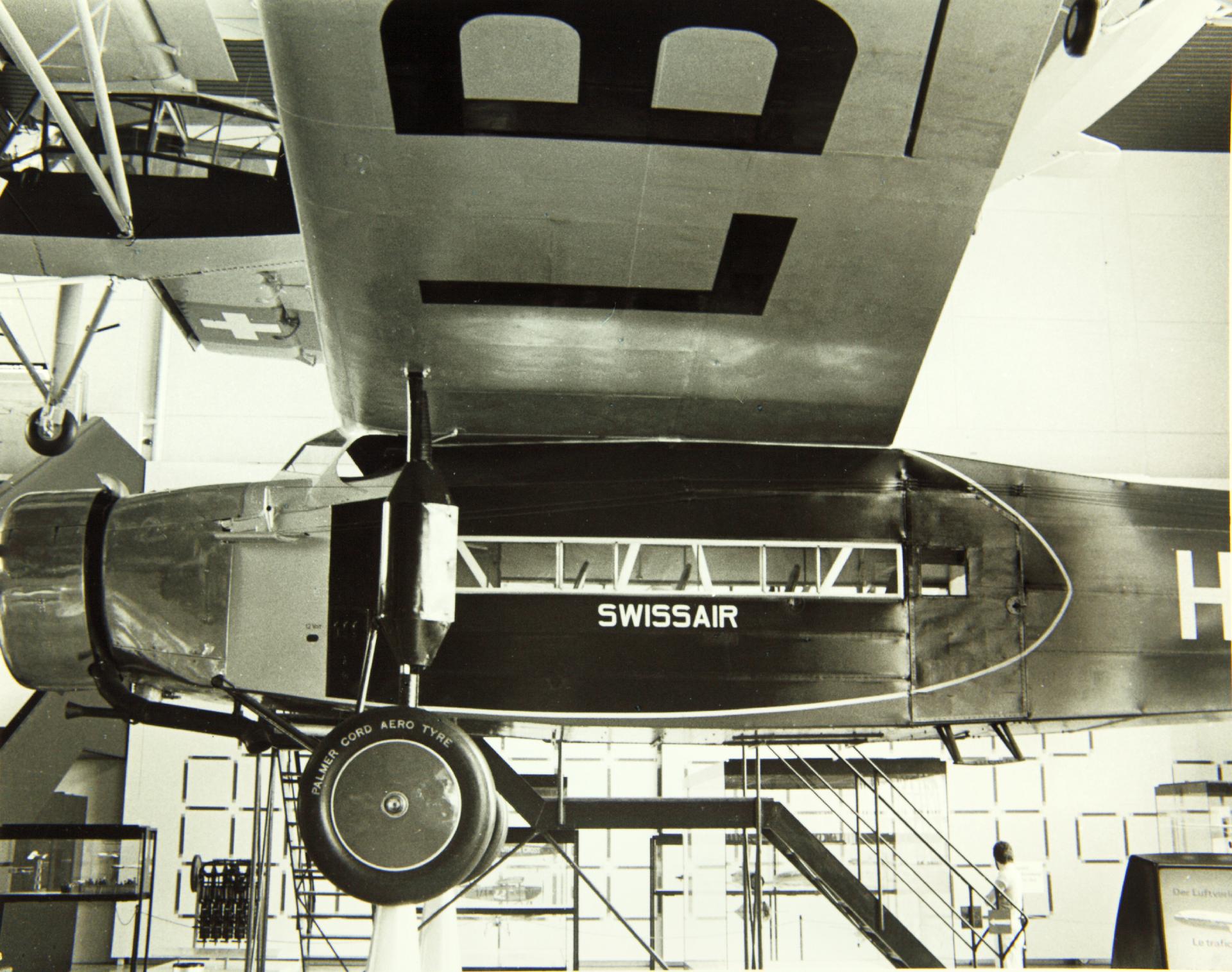

Fokker F.VII a, CH-157 (HB-LBO)Swissair Archiv (CC BY SA), vía commons
